Bonsoir,
Après l'ampli Cyrus Two dépanné grâce au tuyaux de Oupol ,j'aimerais résoudre un petit problème concernant mon tuner Cyrus de la même génération .
Il s'agit d'une perte de mémoire des stations programmées , au delà d'une heure d'arrêt , toutes les programmations sautent.
Je soupçonne là aussi une faiblesse d'un condensateur ou d'un petit accu
qui aurait une idée et le plan de la bête ?
Question
slts
Yves
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptyMer 12 Nov 2014 - 23:16

Probablement le condensateur mémoire qui a rendu l'âme.
Comme tu risques de ne pas trouver le manuel de service, enlève le capot et cherche un condensateur qui a la forme d'une pile bouton (un disque) ou un condensateur qui ressemble à un transistor au format TO3.
Note sa capacité et la tension et il ne te restera plus qu'à le commander chez Selectronic ou Conrad ou la baie ou autre.

Nous aurons peut-être droit à une photo quand tu l'auras identifié. Wink
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptyJeu 13 Nov 2014 - 21:04

Ok ,merci Oupol
Je sens comme une ironie au sujet des photos....
bon je vais essayer , mais la dernière fois ça m'a pris un bon moment pour arriver à passer une malheureuse photo !
slts
Yves
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptyVen 14 Nov 2014 - 1:22

Non, plus une incitation au partage qu'une ironie.
Les sujets sont plus attractifs, offrent une meilleure lisibilité avec des photos et permettent une confirmation visuelle que les mots seuls ne permettent pas.
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 14:46

Alzheimer du tuner Img_0017
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:01

Alzheimer du tuner Img_0020
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:04

Alzheimer du tuner Img_0021
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:08

Alzheimer du tuner Img_0022
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:15

Alzheimer du tuner Img_0023
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:29

Alzheimer du tuner Img_0024
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 15:40

Alzheimer du tuner Img_0025
Bon , voilà, les photos !
(je crois que j'ai enfin compris le fonctionnement de serving com pour envoyer les tofs !
Après démontage du bestiau ce matin , et pas pour rien ,vu la saleté que j'y ai trouvée , nettoyage et recherche du condensateur de mémoire ,mais il y a beaucoup de monde là-dedans...
Serait-ce le bloc orange sur la photo de 15h04 ?
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 17:29

Merci pour les photos c'est beaucoup plus pratique pour moi.
En effet un nettoyage lui fera du bien.
Tu peux en profiter pour désoxyder les connecteurs RCA. Celui qui apparait sur la première image n'a pas l'air net et la lamelle + à l'intérieur doit être pire.

yvondugoujon a écrit:

Serait-ce le bloc orange sur la photo  de 15h04 ?

Non pas du tout !!


Peux-tu refaire une photo (en projection verticale pas en biais) zoomée (nette) et cadrée sur la pièce qui apparait ci-dessous ?

Alzheimer du tuner Zoom_p10
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 17:59

Bon ,alors j'y retourne,
Pour les connecteurs les deux premières photos sont prises avant le nettoyage , ce qui donne l'impression d'oxydation ,mais ils étaient justes très sales (le tuner était posé au dessus des autres éléments et je m'en servais pendant les travaux) de toutes façons , je vais tout traiter avec le nettoyant de contact.
à +
Yves
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 18:32

Après inspection rapide, j'ai également besoin de cette pièce (a priori la même) et si tu arrives à lire les référence, ce sera encore mieux.
Et peux-tu vérifier s'il n'y en a que deux ?

Alzheimer du tuner Zoom_p11
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 18:46

Alzheimer du tuner Img_0026Alzheimer du tuner Img_0027
voilà d'autres photos jocolor  je crois que j'ai dépassé les limites de l'appareil....
verrais-tu quelque chose par là ?
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 18:48

L'une et l'autre sont inutilisables, tu peux les enlever.
La première trop floue, la seconde trop loin.

Essaie de faire un zoom numérique avec la seconde et pense aux références inscrites dessus.
Revenir en haut Aller en bas
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 18:58

Je ne vois pas grand chose en zoomant sur l'image compressée mais il semble que ce n'est pas ça, apparemment ce sont des résistances variables.

L'emplacement le plus logique de cette capa serait sous la carte de gestion de l'afficheur des stations ou a proximité.
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:06

Tu parles des rhéostats ?
J'en trouve 3 en tout--> voir photo du bas 18h46
celui en bas à D emplacement 3248 : 4K7
celui du haut à D emplacement 3293 :10K
celui du milieu à G emplacement 3162 : 10K
think
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:33

Ce sont des résistances, ce n'est pas ce qu'on cherche.
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:37

sur la carte il y a ça :Alzheimer du tuner Img_0030
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:39

sous la carte aucun composant :Alzheimer du tuner Img_0031
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:47

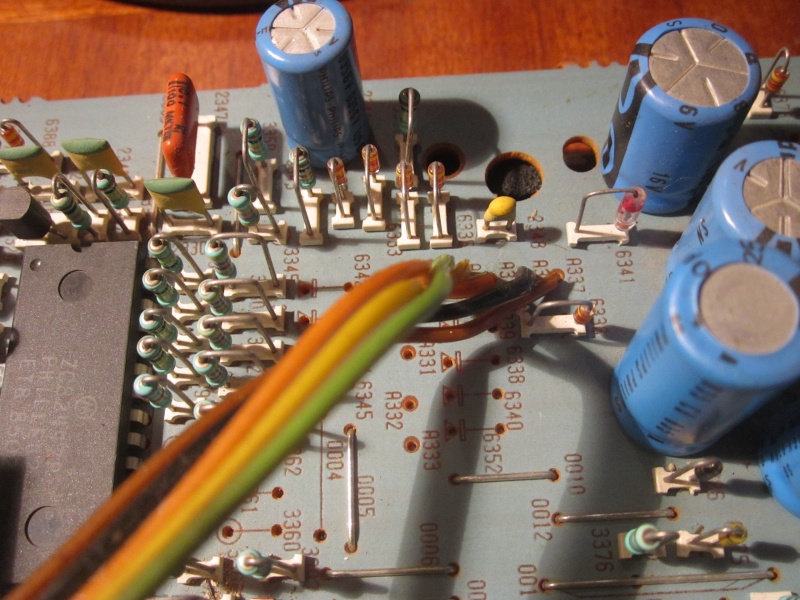

Vers l'arrivée des nappes venant des commandes sur le circuit :Alzheimer du tuner Img_0032
il y a ce petit rondouillard jaune à deux pattes ? pale
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 19:59

Le carré rouge peut-être ?Alzheimer du tuner Img_0033
Shocked
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Oupol
Chef Suprême du Son et de l'Image
Chef Suprême du Son et de l'Image



Messages : 3834
Date d'inscription : 15/01/2010

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptySam 15 Nov 2014 - 20:13

Sur les 2 dernières photos, le premier est un condo mica, le second un polyester à films et ils ne correspondent pas à la description faite plus haut de la pièce que nous cherchons.
Reprends peut-être cette description parce que là tu t'égares un peu.
Essaies de suivre les câbles (pas la nappe) de la photo de 19h37 (dessus de la carte de l'afficheur) et regarde sous le circuit, s'ils ne sont pas reliés à un composant.
Revenir en haut Aller en bas
yvondugoujon
amateur
amateur
yvondugoujon


Messages : 77
Date d'inscription : 06/08/2014
Age : 66
Localisation : Ariège Couserans

Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner EmptyDim 16 Nov 2014 - 9:34

Bon ,je retourne ce matin scruter l'engin ,mais je n'ai rien trouvé qui ressemble à une pile bouton ou un transistor TO3.
Je te tiens au jus
A moins que la capa ne soit intégrée à un microprocesseur ?
pale
Revenir en haut Aller en bas
http://Yvondugoujon@gmail.com
Contenu sponsorisé





Alzheimer du tuner Empty
MessageSujet: Re: Alzheimer du tuner   Alzheimer du tuner Empty

Revenir en haut Aller en bas

Alzheimer du tuner
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Tuner
» Tuner ou pas ?
» Tuner FM et DAB
» Tuner Kenwood KTF-2010
» Enfin un tuner qui fonctionne bien!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le comptoir du son et de l'image :: écouter :: Hi-Fi :: Sources-
Sauter vers:
